Ручной каток своими руками

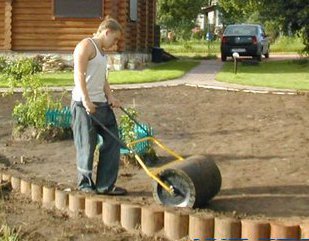

Ручной каток своими рукамиВсе больше владельцев основательно занимаются декоративным оформлением участка, в связи с этим возросла популярность декоративных растений, искусственных водоемов, альпийских горок, беседок, открытых печек и других объектов ландшафтного дизайна. Причем что особо стоит отметить для выполнения работ люди приобретают очень много разных инструментов, некоторые из которых можно назвать экзотичными. В качестве примера можно представить ручной каток, который применяется с целью трамбовки грунта при проведении различных работ, к примеру при укладке тротуарной плитки и вообще при создании пешеходных зон. Кстати, такой каток можно сделать своими руками.

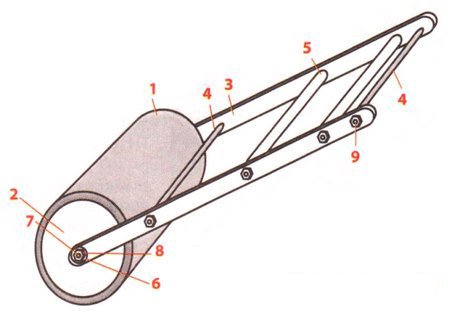

Для этого понадобится кусок стальной трубы диаметром около 300-400 мм и длиной где-то 500 мм. Также потребуется труба диаметром 22 мм, она будет вращаться в подшипниках скольжения. Рукоятку можно сделать из стальных труб удобного диаметра. Боковину большой трубы можно закрыть кругами из фанеры, для вращения как уже говорилось понадобятся подшипники скольжения. В общем нужно собрать рабочую часть катка, причем при этом надо не забыть про то что ее нужно залить бетоном, а потом приделать к ней ручку.

Ручной каток своими рукамиЕсть еще один вариант изготовления ручного катка, в данном случае понадобится асбестовая труба. Эту трубу также как и в первом случае нужно полностью залить бетоном, не забыв про вращающую ось, в качестве которой нужно использовать стальную трубу. Проще всего объяснить строение катка таким образом, сама рабочая часть в данном случае состоит из трех частей. Первая часть это асбестовая труба, вторая часть это бетон, а третья внутренняя труба, которая надежного замурована в этот бетон. Чтобы металлическая труба не вращалась перед замуровкой на нее нужно наварить несколько отрезков арматуры или проволоки, так она будет надежно зафиксирована в толще бетона.

Ручной каток своими рукамиВ остальном ручной каток из асбестовой трубы представляет собой то же самое что и каток из стальной. Если более подробно, то ручка закреплена к вращающейся трубе, которая вмурована в бетон. Для изготовления ручки также надо использовать стальную трубу. Кстати, можно и не использовать подшипники, только в таком случае не стоит надеется на плавный ход катка.

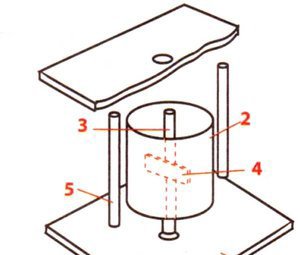

И еще, нужно ответственно отнестись к заливке трубы катка, так как стальная труба вращения должна оказаться аккурат посредине основной. Для данной цели можно даже сделать что-то типа опалубки.
