Культиварор своими руками

Культиварор своими рукамиСейчас очень популярны мотоблоки и культиваторы, которые широко используются в нашей стране. Что особо стоит отметить чаще всего они применяются на частных участках при вспашке земли под посадку различных огородных культур и прочей растительности. Отличительная черта все этих «механических пахарей» в том что они имеют очень большую стоимость. Именно по этой причине до сих пор так популярно самостоятельное конструирование подобной техники. Сделать культиватор можно многими способами, к примеру воспользовавшись деталями от мотороллера в частности его двигателем.


Итак, первым делом нужно раздобыть, а потом и перебрать двигатель «муравья». Потом под него надо сделать раму из железного листа толщиной 4 мм и труб диаметром 4 см. Для закрепления двигателя к рамке нужно использовать три жестких опоры.

Культиварор своими рукамиНа следующем этапе нужно приступить к установке карбюратора, воздушного фильтра, магнето и глушителя. Для того чтобы парировать перегрев движка, сверху нужно оборудовать крышку принудительного охлаждения.

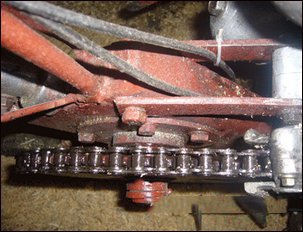

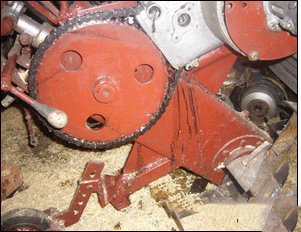

Что касается цепной передачи, то ее надо делать приводом к фальцевым валам, к примеру к тем что стоят на комбайнах. При этом нужно ответственно отнестись к частоте вращения валов. В том случае если увлечься какой-то одной частотой, тогда рама просто будет идти над землей.

Само собой, все детали должны постоянно быть смазаны маслом именно с этой целью необходимо сделать ложки залива и слива.

В роли руля в данном случае можно использовать самую простую стальную трубу. Работать такой агрегат может на трех передачах, хотя при непосредственном использовании используется только первая. Кстати, заслонка карбюратора тут управляется вручную.

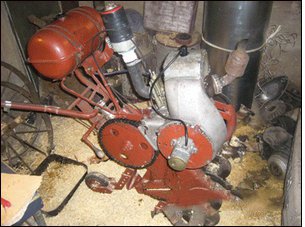

Культиварор своими рукамиВ результате получится конструкция, которая будет весить около 90 кг.

По насадкам надо сказать что их можно сделать из стальной трубы и стальных уголков, их фиксация на валу осуществляется с помощью шпонки вставляемой в паз. Для исключения осевого смещения конструкция в добавок фиксируется болтом.

Пахать таким агрегатом одно удовольствие, кстати, пашет он на глубину штыковой лопаты что вполне приемлемо для частного использования.
